Tiefpass - Simulation

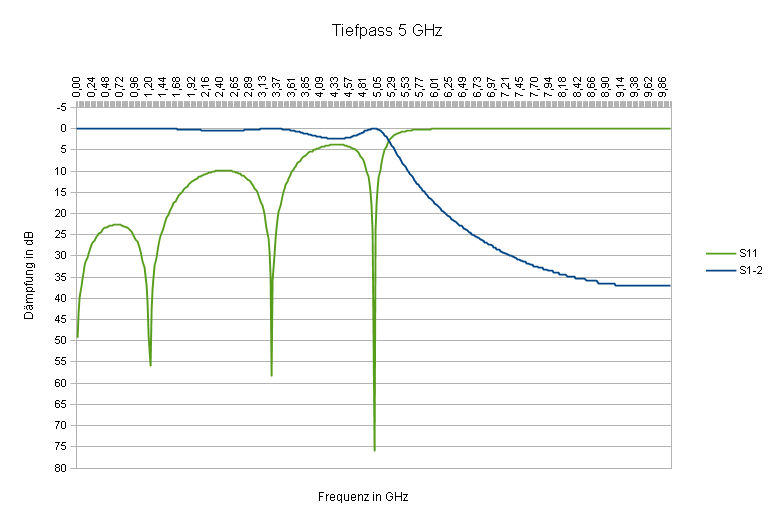

Werte (Simulation 500 Datensätze)

• Frequenz: 5,01 GHz
• S₁₁ Reflektionsfaktor Port 1: 75,9 dB
• S1-2 - Übertragung Port 1 nach Port 2: 0 dB

Schaltung

• Frequenzbereich 0 GHz bis 10 GHz
• Bezugsfrequenz 5 GHz
• Wellenwiderstand 50 Ohm
• Aufbau als 2-Tor-Schaltung
• Anschussleitung 50 Ohm
• 10 Leitung 10 Ohm / 15°
• 90 Leitung 90 Ohm / 63°

S-Parameter

S₁₁ Reflektionsfaktor Port 1, S1-2 Übertragung Port 1 - Port 2

Simulation - Dietmar Reinke, 2010
